Au mois de janvier 2018, j'ai commencé la transformation des 3 modules déja construit. Cette transformation à 2 objectifs: allonger le réseau de 65 cm pour l'adapter à la piece, et changer les aiguillages Roco à l'entrée de la gare(remplacés par des Péco).



IMG 6498 bis

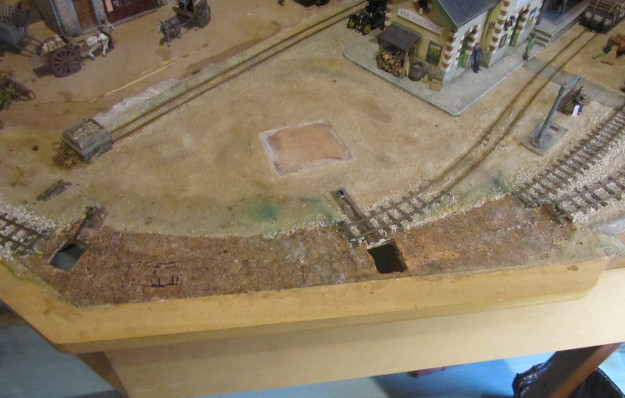

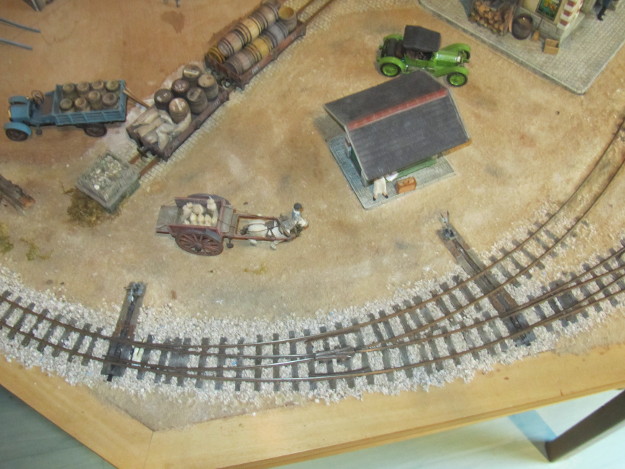

La courbe d'entrée de la gare tel quelle se présentait à l'origine: la courbe trop serrée de la voie déviée ne permettait pas aux locomotives à tenders séparés de l'emprunter.



IMG 6516 bis

Démontage des rails.

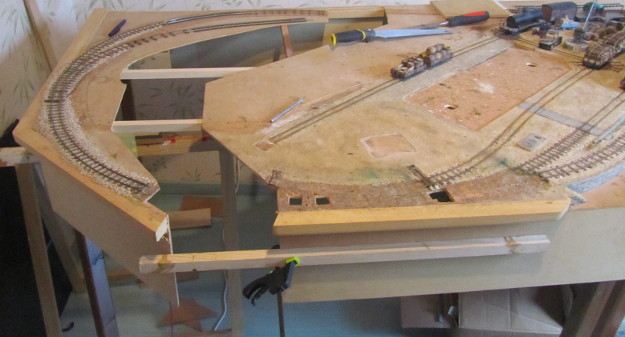

IMG 6526 bis

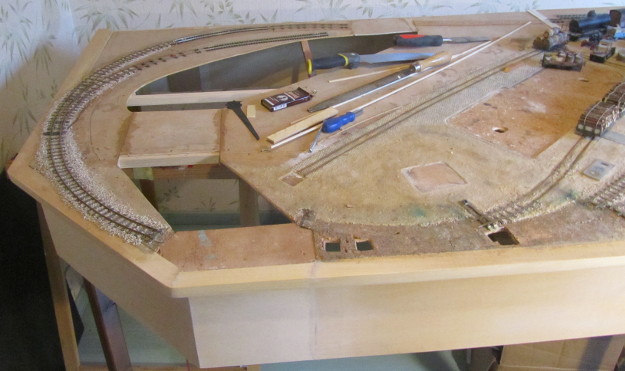

Découpe du module et pose de la nouvelle charpente.



IMG 6562 bis

Pose des raccord de l'habillage et rebouchage des "trous".



IMG 6566 bis

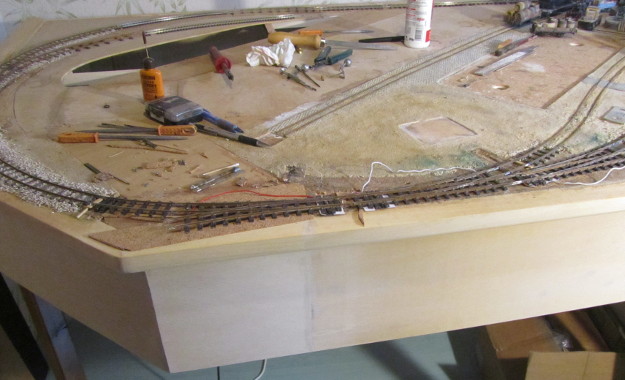

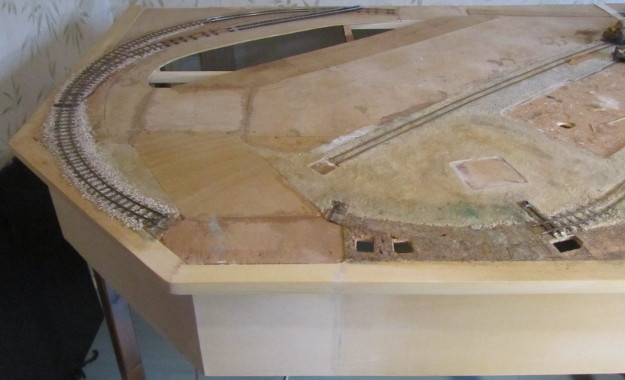

La menuiserie est terminée.



IMG 6576 bis

IMG 6577 bis

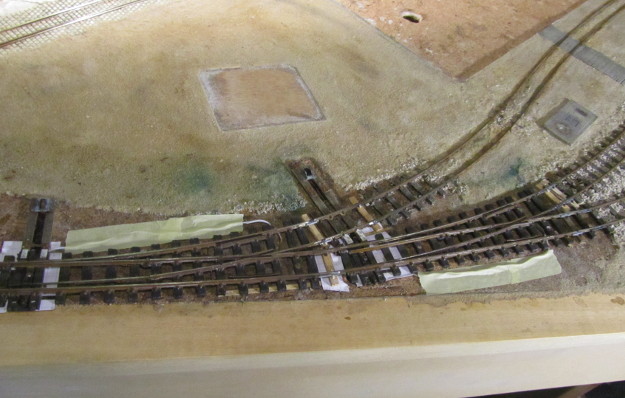

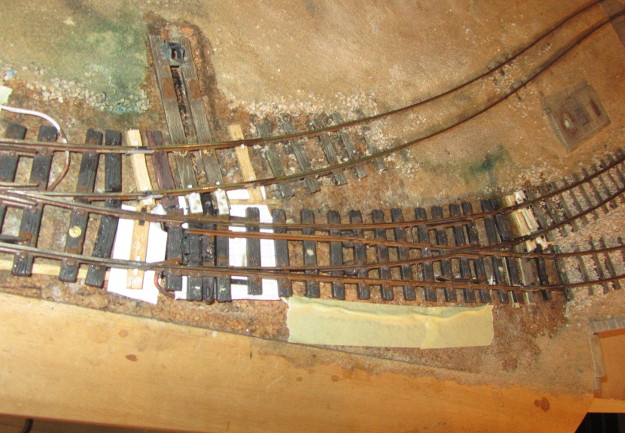

Pose des nouvelles aiguilles et soudure des raccords.



IMG 6578bis

IMG 6581bis

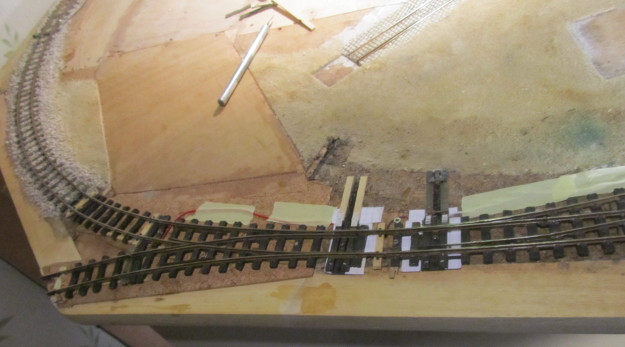

Repose des commandes manuels d'aiguilles et colmatage des trous de la plateforme avec du bristol et du scotch de masquage.



IMG 6672 bis

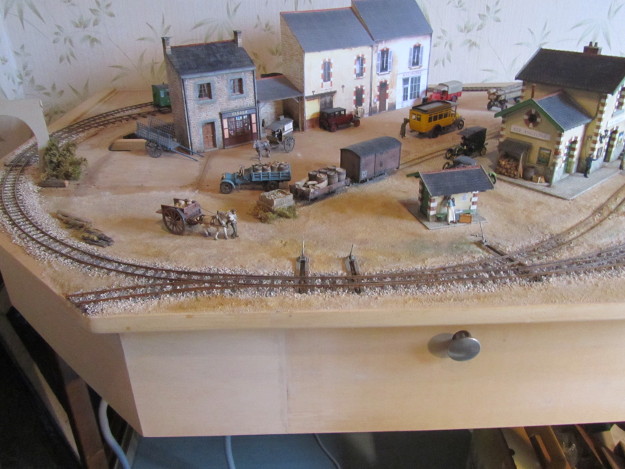

L'ensemble est redécoré. Un embranchement vers la futur extension à également été posé. Le bouton en facade sert à commander l'aiguille de la coulisse (derriere le portail du futur tunnel).




 Au mois de mai, j'ai entrepris la modification (allongement de 25cm) du 3eme module. Cette allongement vas permettre un agrandissement du port mais, surtout, une extension du petit dépot qui, auparavant, se trouvait trés à l'étroit entre la gare et le mur de la piece. Peu de choses avaient été entreprises sur ce module, aussi, le démontage fut trés rapide.

IMG 6850 bis

L'interface d'origine à été soigneusement démontée puis reposé entre les joues rallongées.

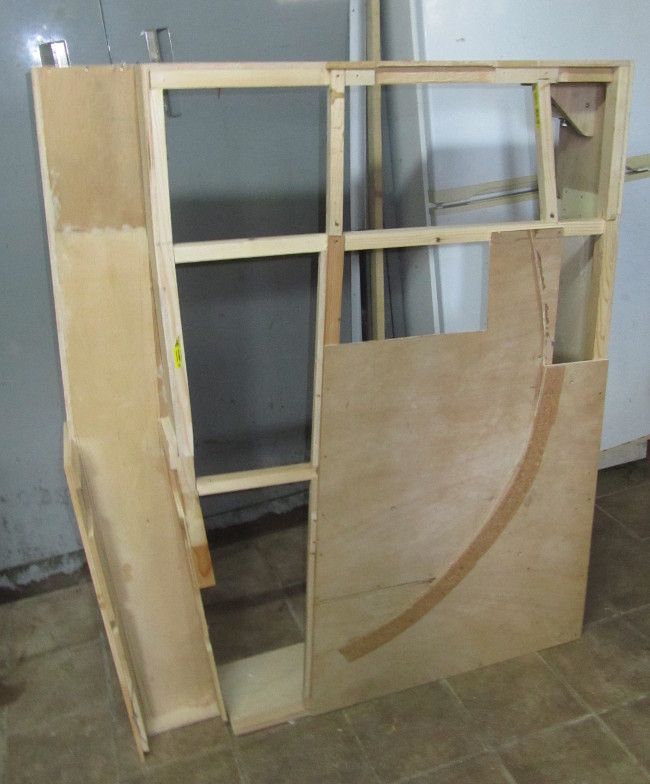

IMG 6852 bis

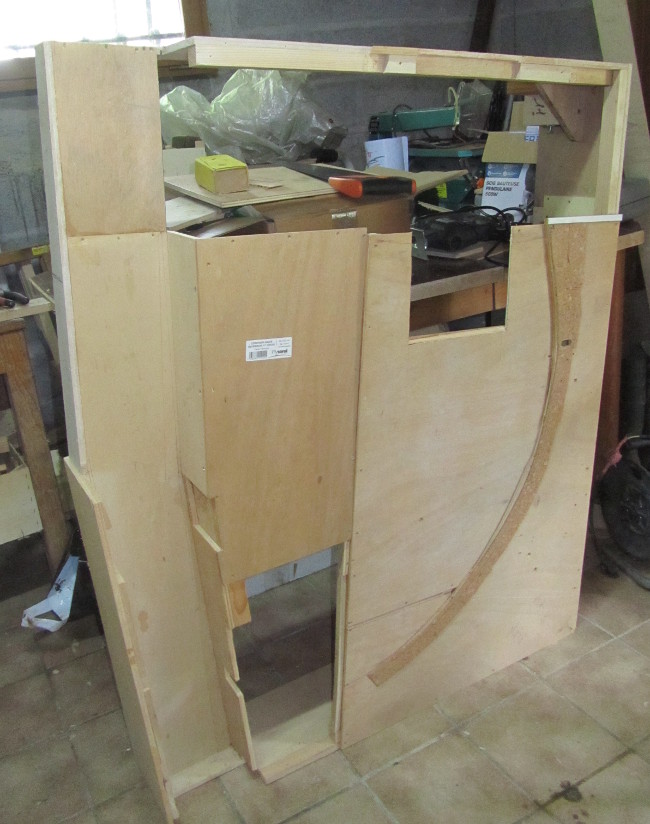

Une nouvelle charpente est venue renforcer la structure existante.



IMG 6858 bis

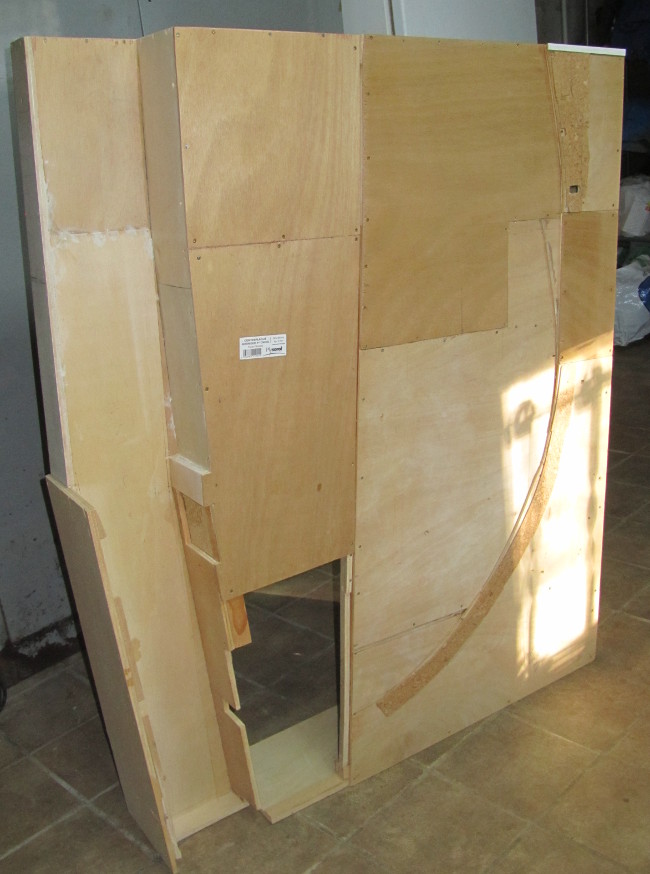

La transformation terminée: l'entrée du canal à également été revue. Le "trou" en bas à gauche correspond à l'emplacement du pont pivotant.

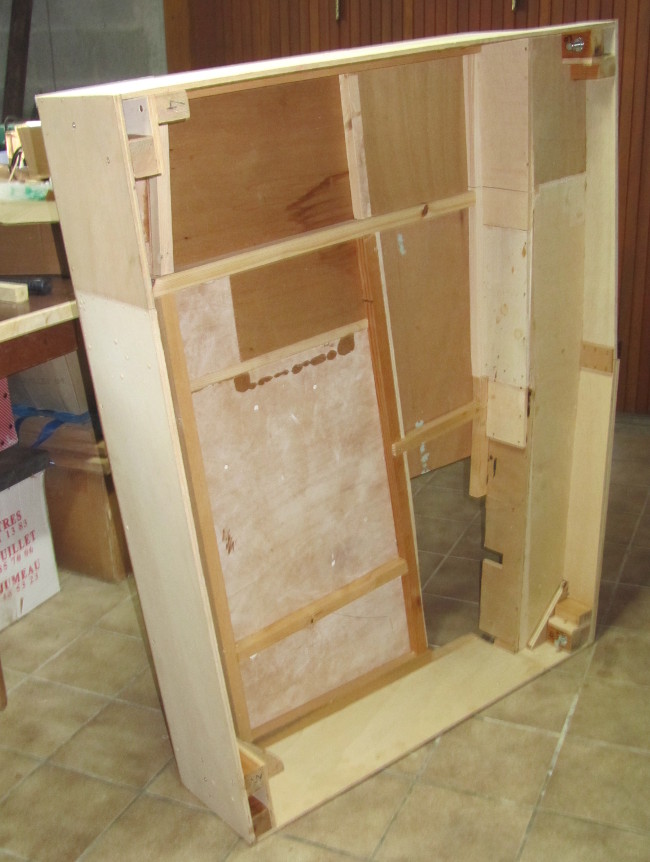

IMG 6857 bis

L'envers du décors: un jolie patch-work de contreplaqué!



IMG 6873 bis

L'aiguille d'entrée de la boucle de retournement avec le dispositif d'inversion de polarité (systeme Péco).



IMG 6877 bis

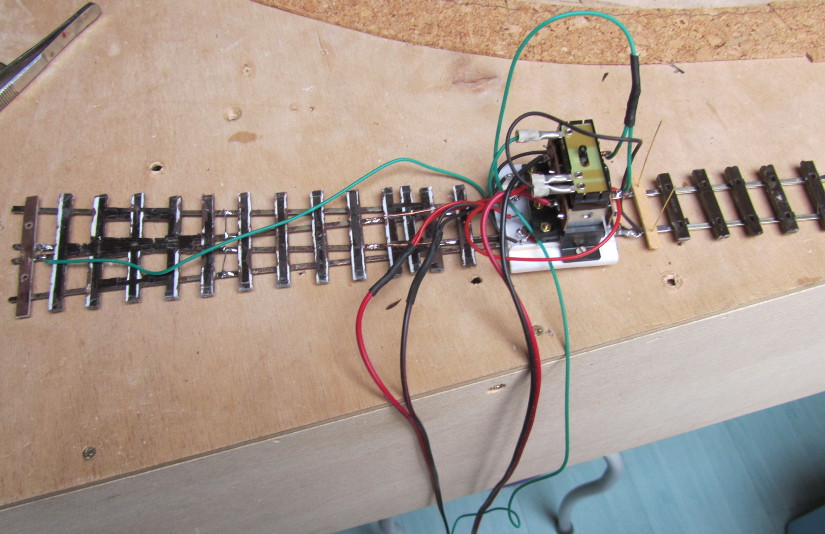

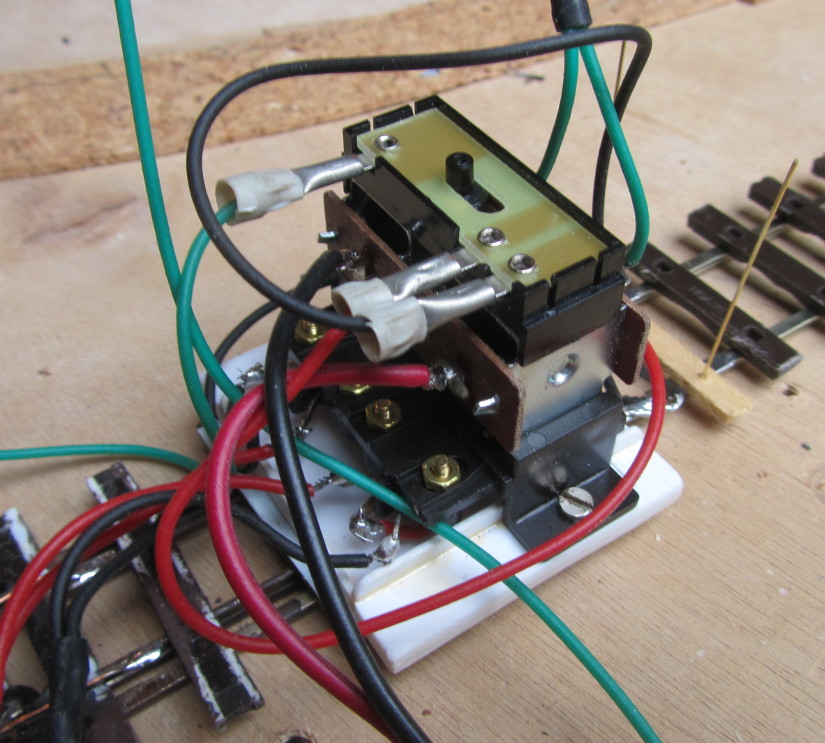

Gros plan sur le dispositif: un double relais couplé à un moteur lui même surmonté de l'interrupteur qui commande la polarité de la pointe de coeur: un beau sac de noeud qui m'a donné un peu de mal pour le faire fonctionner correctement.

A noter: l'ensemble est monté sur une platine maison collée sous l'aiguille et qui permet le démontage en cas de probleme.



IMG 6910 bis

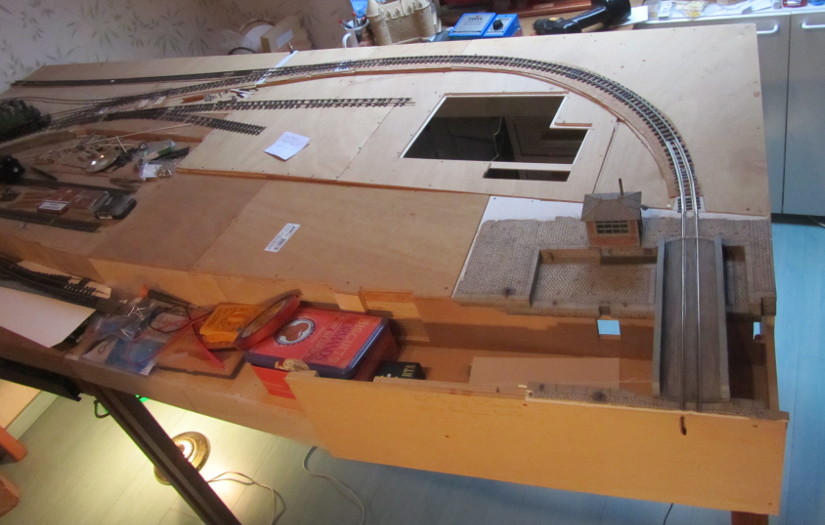

Le module est raccordé au module n°2 et la voie principale est posée et raccordé au pont pivotant qui a retrouvé sa place. La découpe dans le plateau correspond à l'emplacement de la remise.

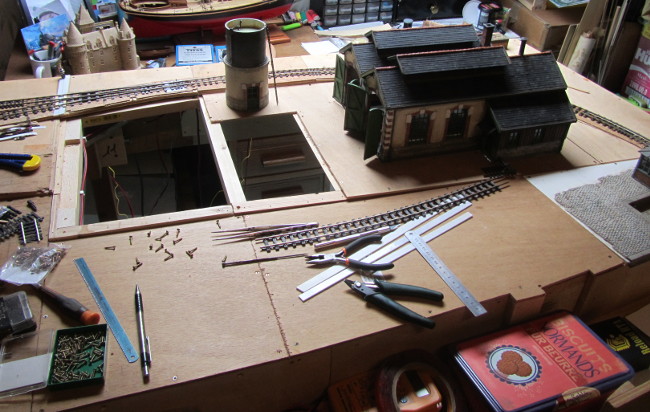

IMG 6921 bis

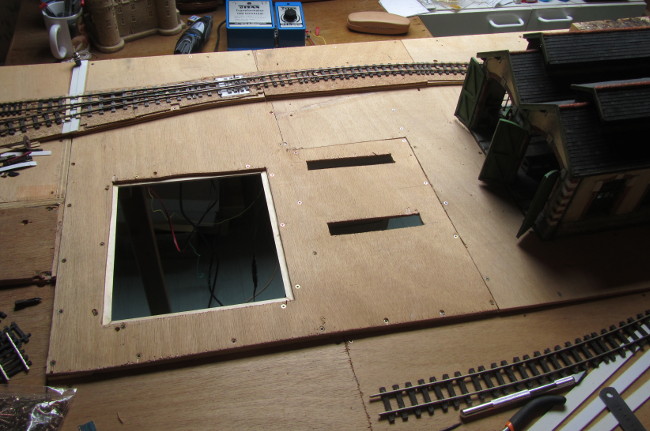

La remise est enfin à sa place et la plateforme à été démontée pour percé l'emplacement du pont tournant et des fosses à piquer.



IMG 6923 bis

La plateforme est reposé définitivement.



IMG 6925 bis

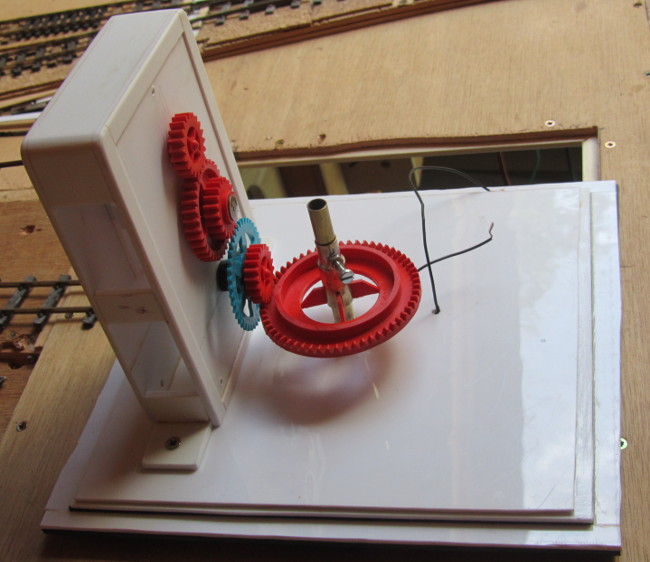

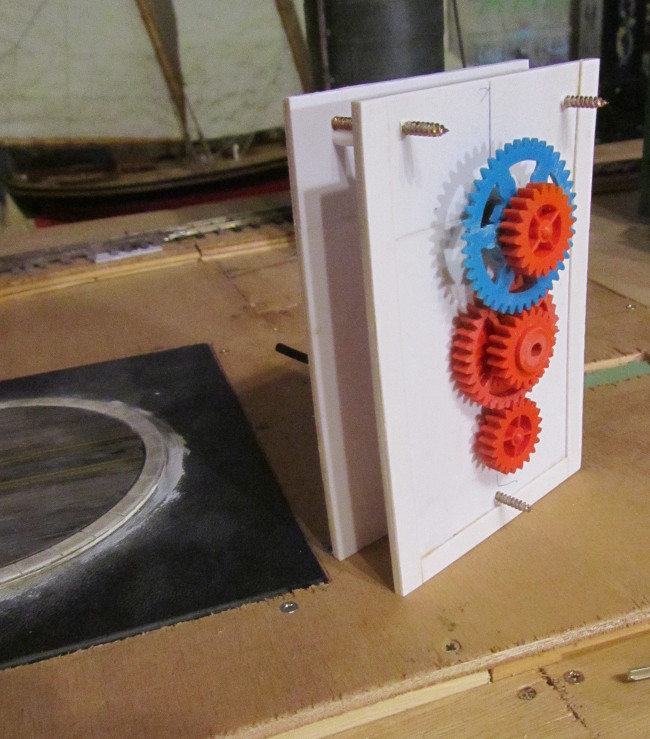

Prototype du mécanisme de rotation du pont tournant (a base de pignon récupérés sur un jouet)



IMG 6934 bis

Le mécanisme terminé et posée au recto de la fosse du pont tournant.



IMG 6958 bis

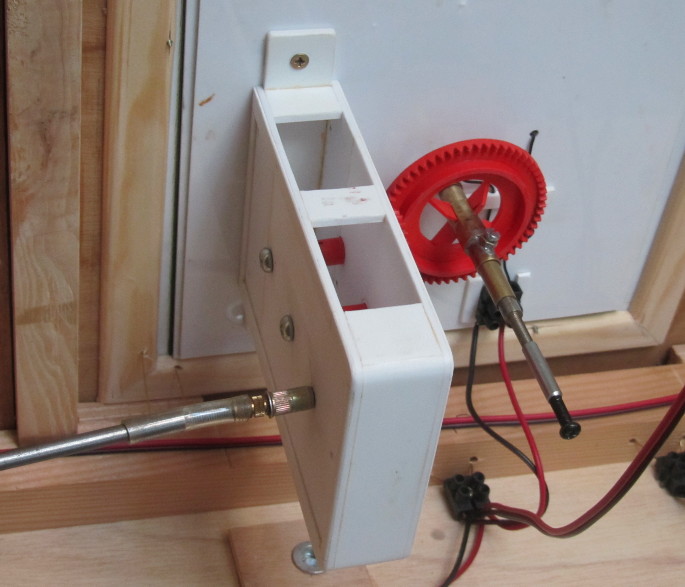

L'ensemble à sa place définitive avec la tringle de commande installée ainsi que le raccordement electrique.



IMG 6959 bis

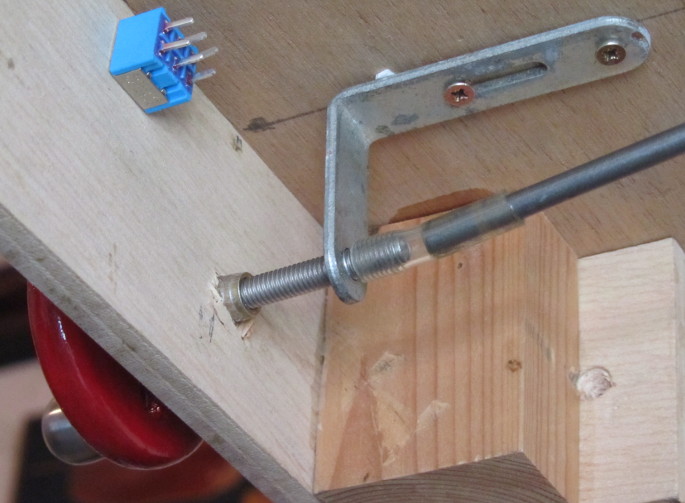

L'autre partie de la trngle de commande au niveau de la facade du réseau, l'interrupteur bipolaire est posé mais non raccordé.





IMG 6955 bis

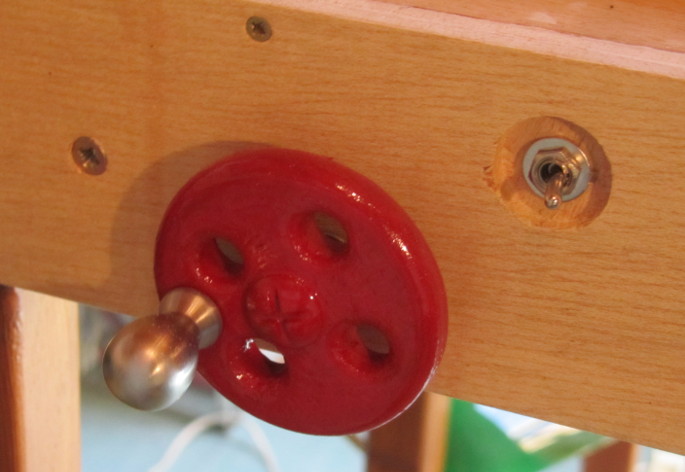

La petite manivelle de commande du pont tournant, en fait un simple rond de contre-plaqué percé et mise en forme sur une perceuse.



IMG 6945 bis

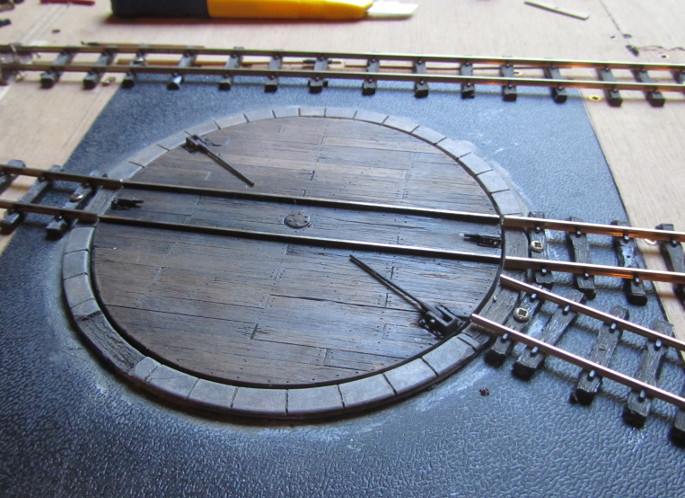

L'encadrement du pont à été entaillé pour recevoir des traverses à l'endroit ou les rails arrivent et le pont  à été équipé de deux"manches"(je ne connais pas le nom de ces choses) qui permettent aux équipes de tourner les locomotive.



IMG 6940 bis

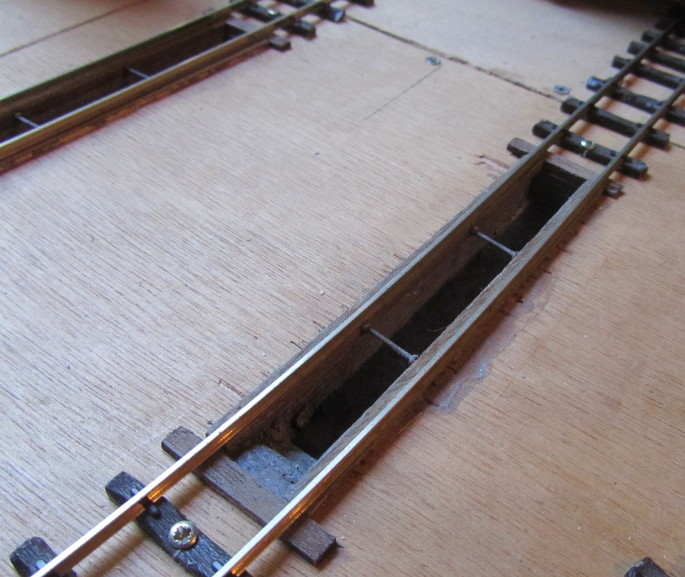

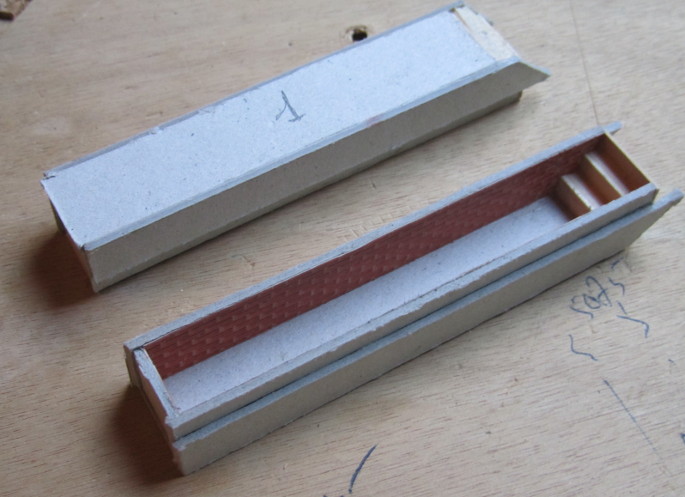

Confection des fosses à piquer en carton et briques Redutex.



IMG 6947 bis

Les fosses sont fixées sous la plate-forme aprés avoir reçu une grosse patine et le fond recouvert de cendres. Des traverses et des longrines viennes habiller le dessus de la plate-forme.

Les rails seront fixés dessus ultérieurement.



IMG 6944 bis

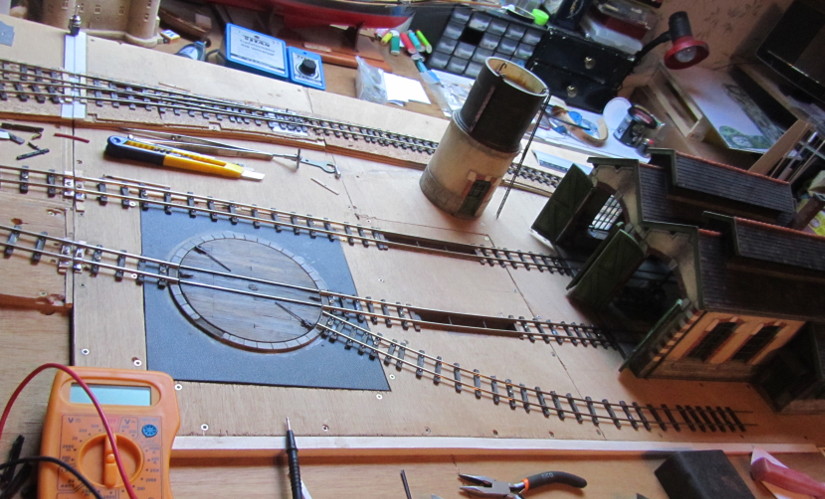

Les voies principales sont posées et raccordées avec la remise.



IMG 6950 bis

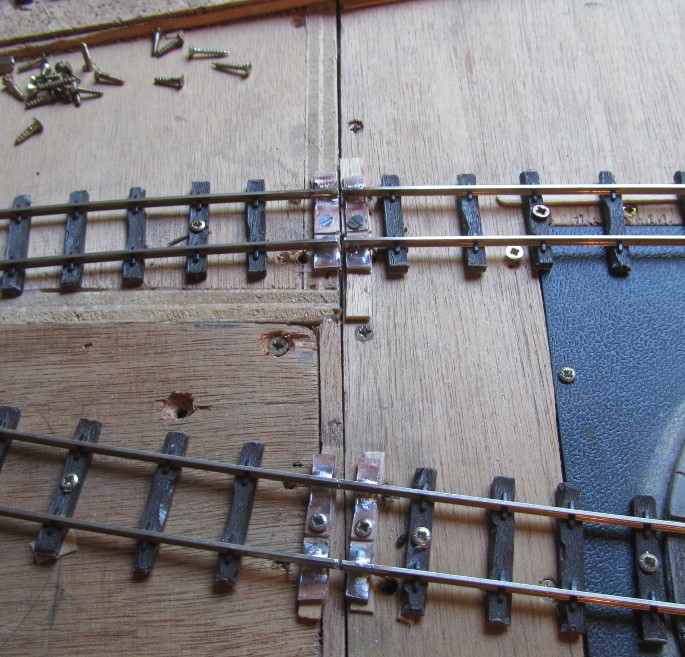

Gros plan sur les raccordements entre les deux modules avec leurs traverses en epoxy cuivrées sur lesquelles sont également soudés les raccordements électriques.



IMG 6948 bis

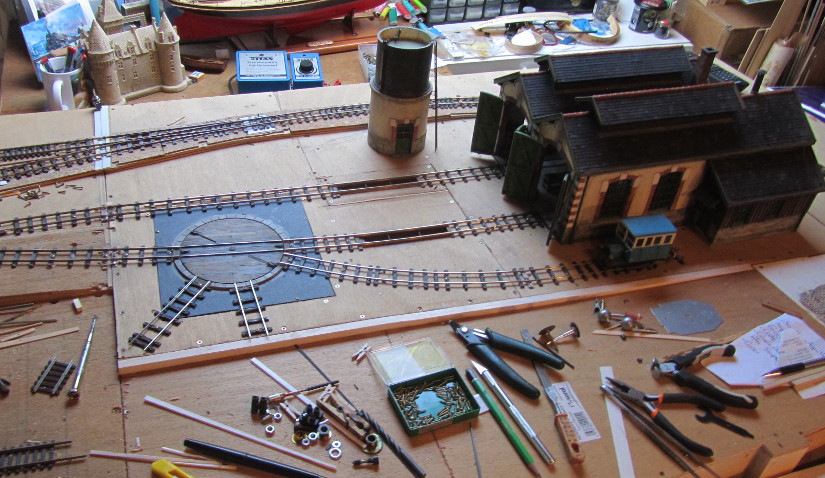

Les voies secondaires sont posées, la barre blanche que l'on voit en bas est un profilé carré de balsa destiné à agrandir légerement la surface de dépot.
