La grue Duncan Model

-La grue Duncan Models :

Cet artisan anglais produit une très belle grue de quai et même si je n'avais pas prévu d'en installer une dans ma cour de marchandises, je n'ai pas pu résister. C'est un kit d'excellente qualité dont les pièces sont très bien moulées et faciles à assembler. Néanmoins, afin de lui donner une apparence plus française, je lui ai refait une flèche en laiton et plastique (Je n'avais pas les fournitures pour la faire intégralement en laiton et pas la patience pour les commander!). Je l'ai équipé également d'une chaîne en remplacement du câble fournit dans la boite. Pour cela j'ai du diminuer par tournage le tambour d'enroulement et creuser par en dessous la traverse placée au dessus de celui-ci. J'ai également confectionné deux manivelles qui sont emmanchées à force sur un axe en laiton en remplacement de celui en métal blanc trop fragile. Le crochet à été réalisé à partir d'une poulie pour bateau naviguant.



IMG 1503 bis

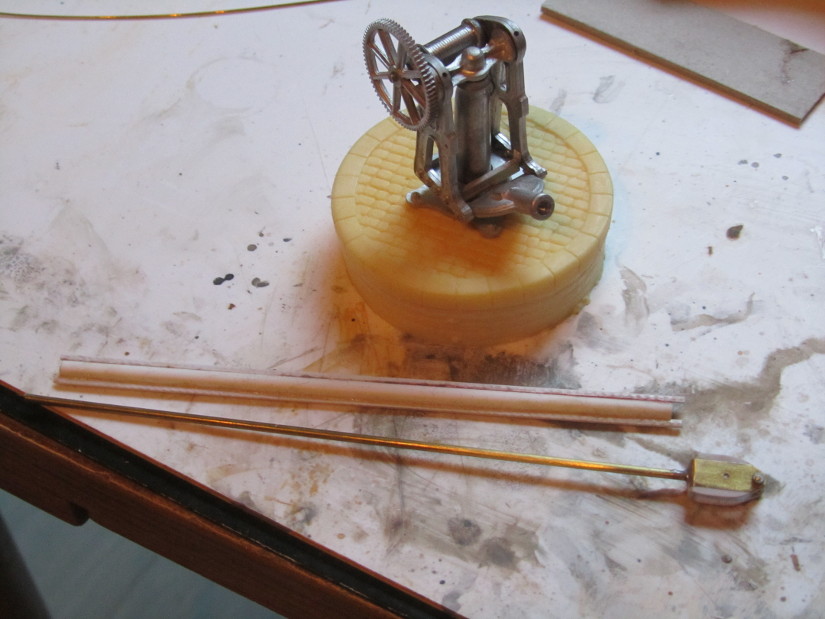

La base de la grue est assemblée ainsi que les pieces constitutives de la flêche: la tige en laiton rentre dans le tube plastique et permet une plus grande rigidité.

IMG 1505 bis

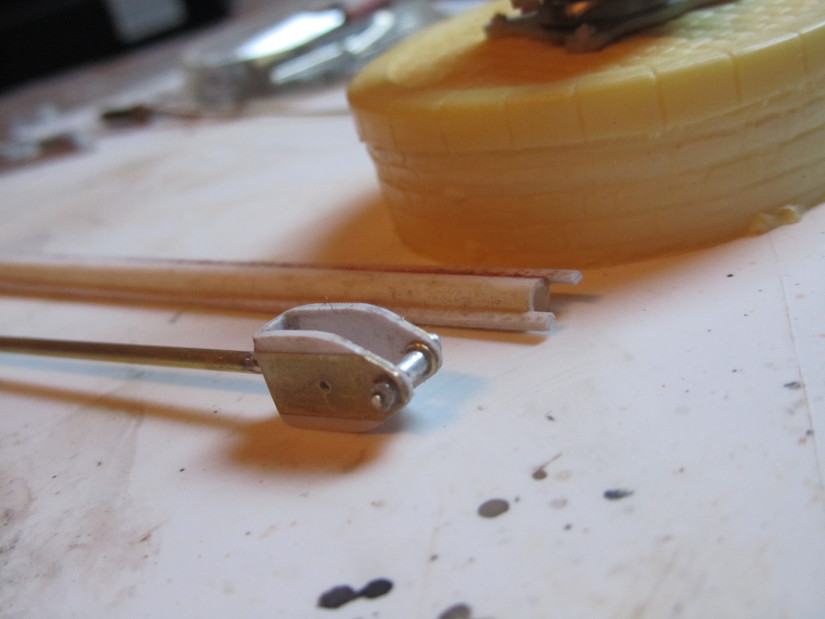

Gros plan sur la tête de la flêche: n'ayant pas sous la main de laiton suffisament épais, j'ai opté pour un composite laiton/plastique.

IMG 1565 bis

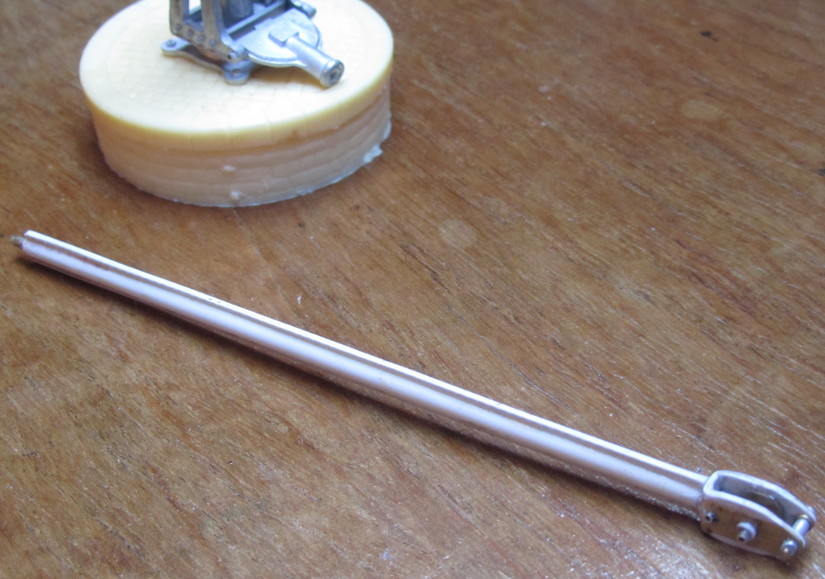

La flêche terminée: j'ai représenté une piece constitué de 2 viroles embouties et rivetées ensembles par l'intermédiaire d'une lèvre. Procédé trés répandu au 19° siecle et au début du 20°.

IMG 1578 bis

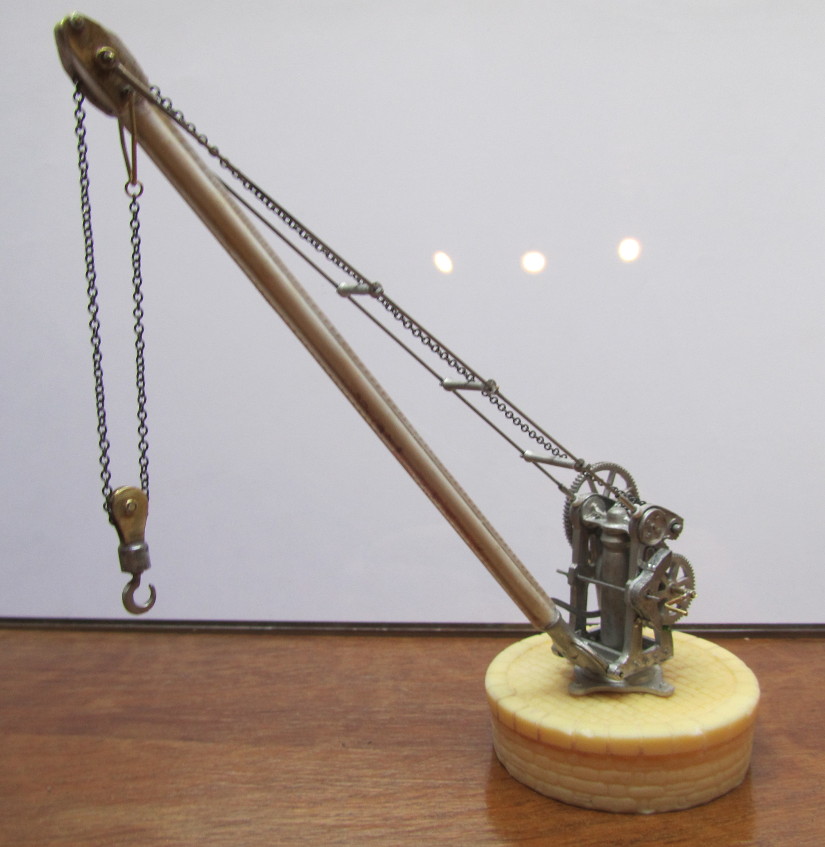

L'assemblage est terminé: notez le crochet réalisé à partir d'une poulie marine sur laquelle j'ai greffer le croc Duncan Model.

IMG 1580 bis

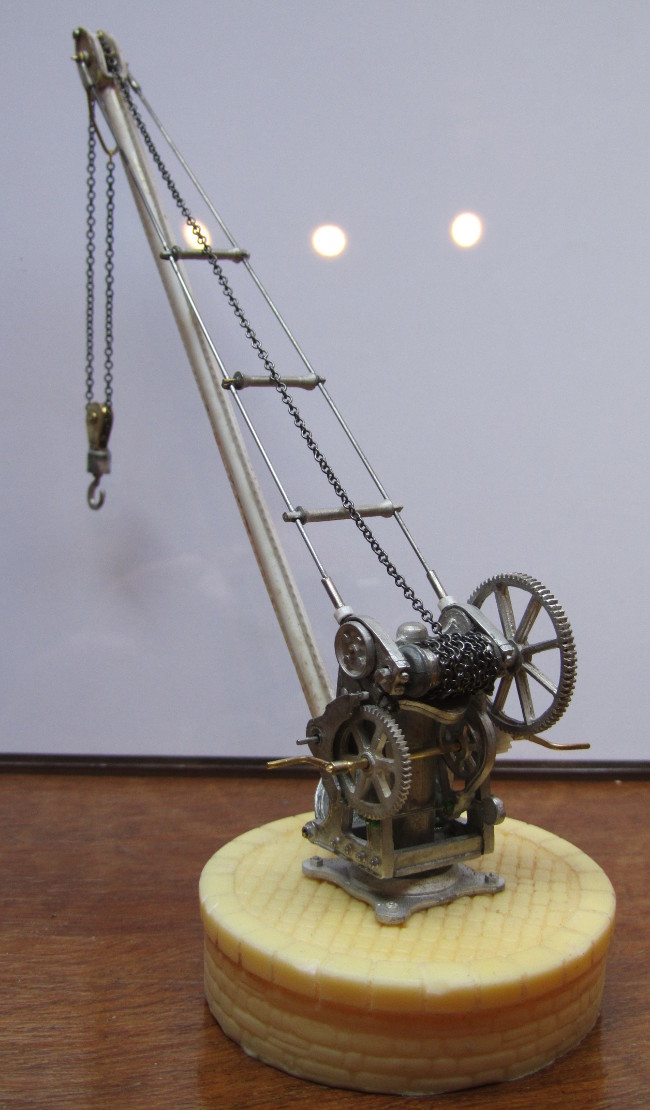

Les engrennages sont fixés provisoirement ainsi que les manivelles.

IMG 1582 bis

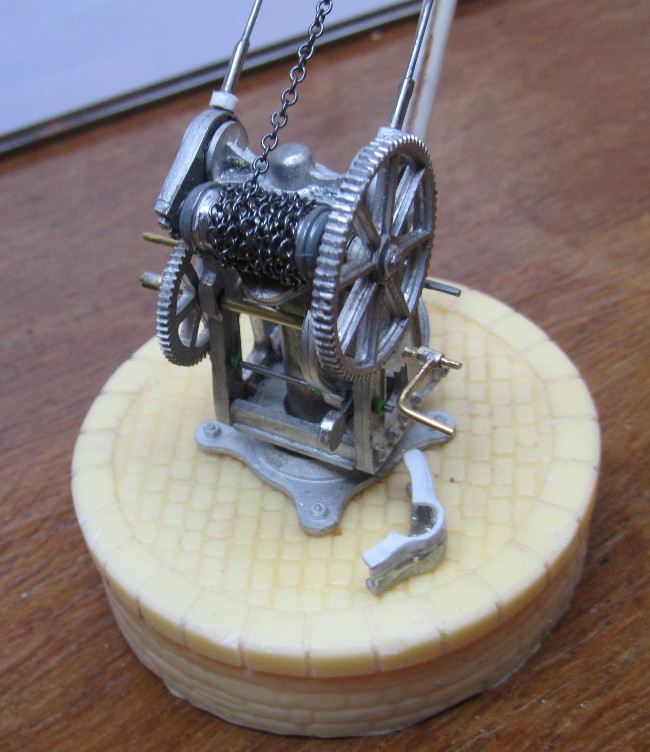

Le petit pignon inexistant dans le kit provient d'un vieux rèveil. le carter de protection a du être agrandi, il sera collé aprés peinture.

IMG 1588 bis

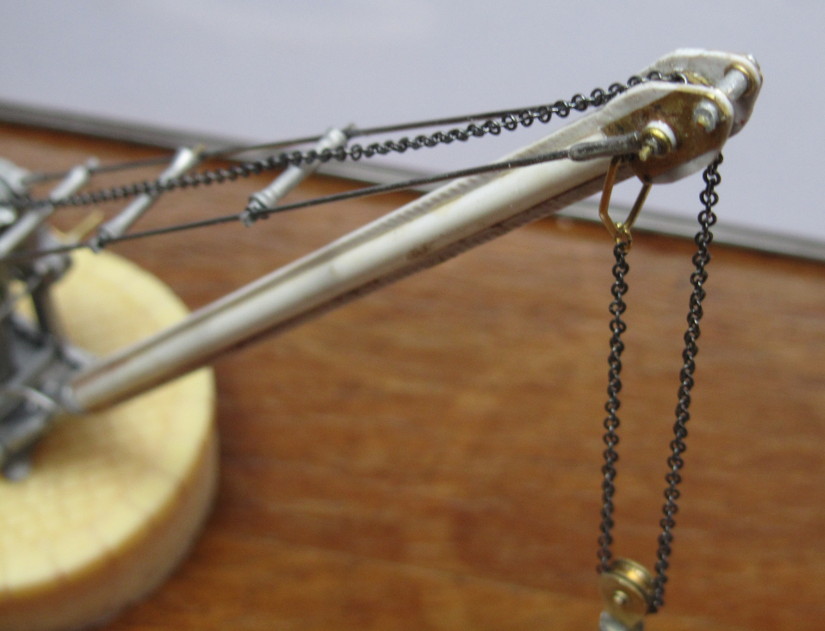

Gros plan sur la flêche(re!): les tirants ont été fait en corde à piano pour la solidité.



IMG 1592 bis

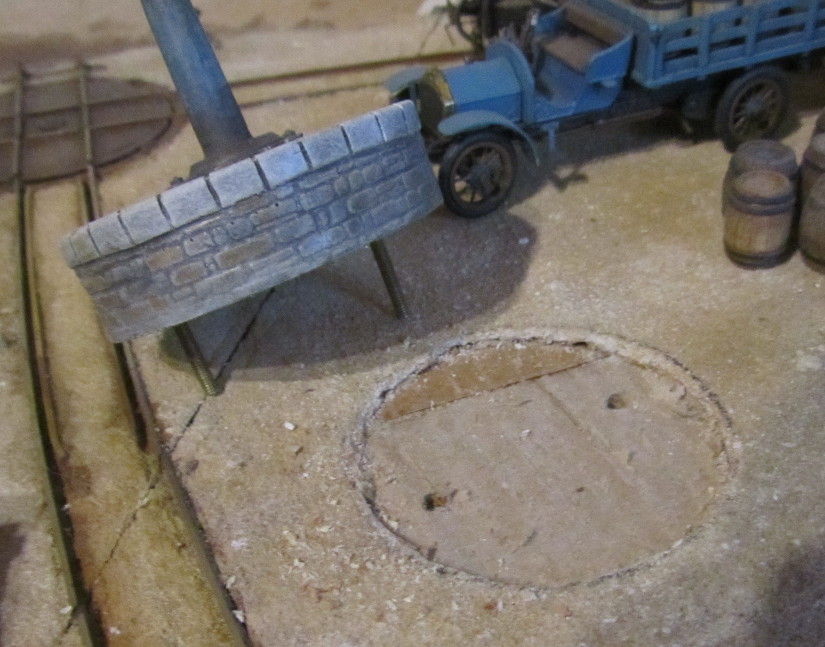

Le socle est boulloné à travers la plate-forme du réseau grace à 2 tiges filetés: solide et démontable!

IMG 1918 bis

IMG 1922 bis

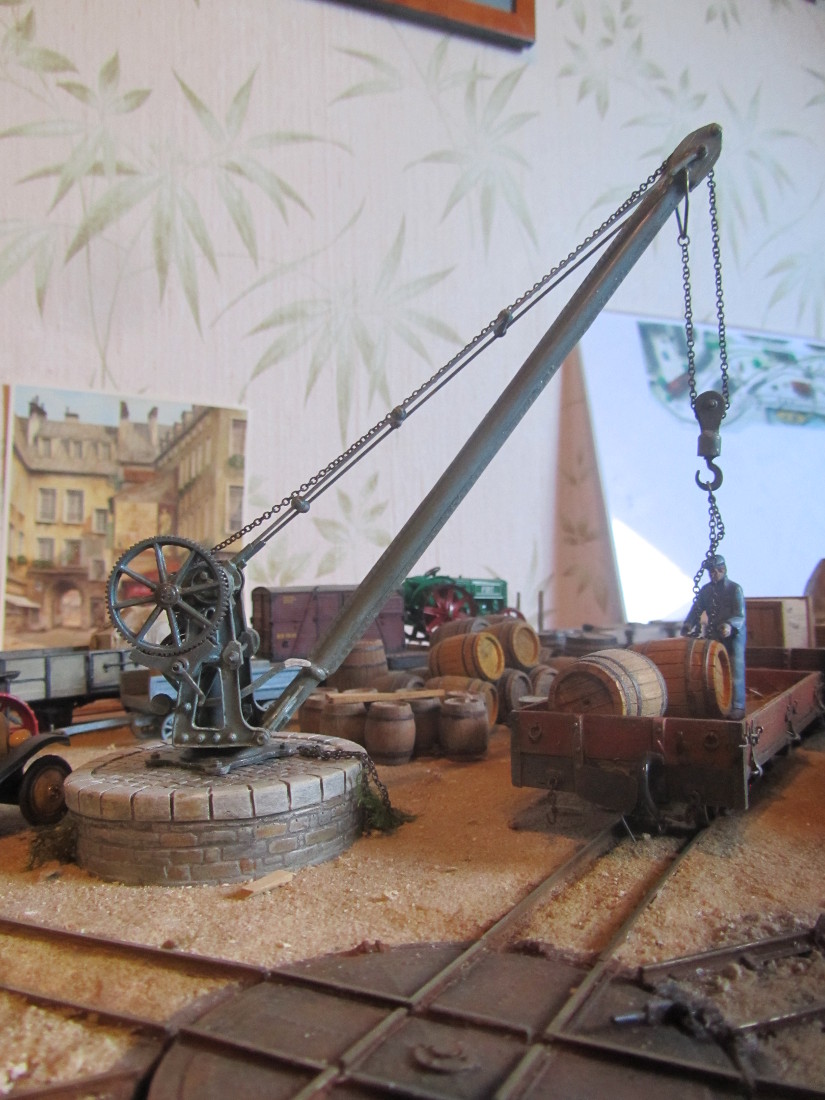

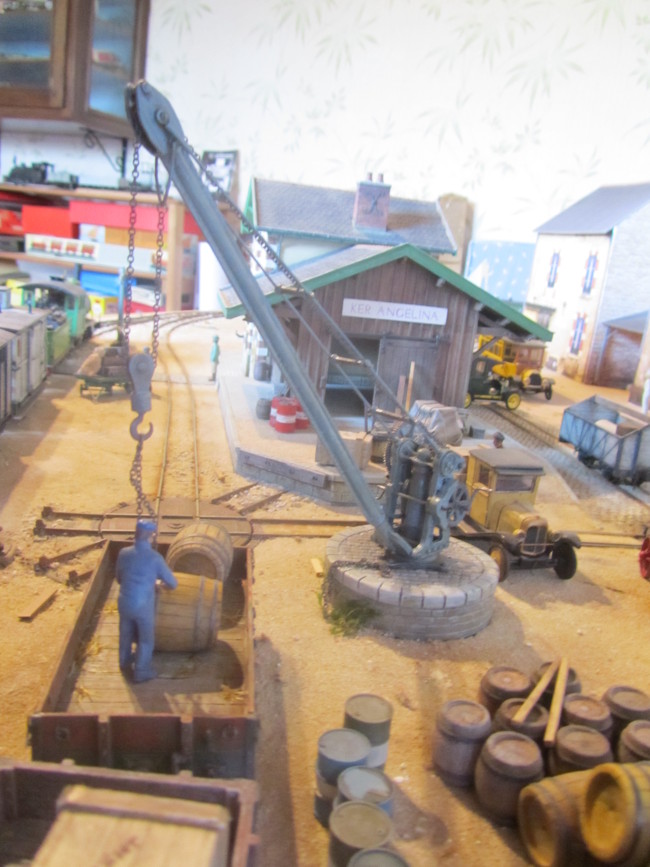

À peine terminée, la grue est déja à l'oeuvre sur le réseau!
